Sabot de charpente 45×108 à ailes extérieures, acier galvanisé, à l’unité

Sabot de charpente 45×108 : accrocher une pièce sans l’entailler

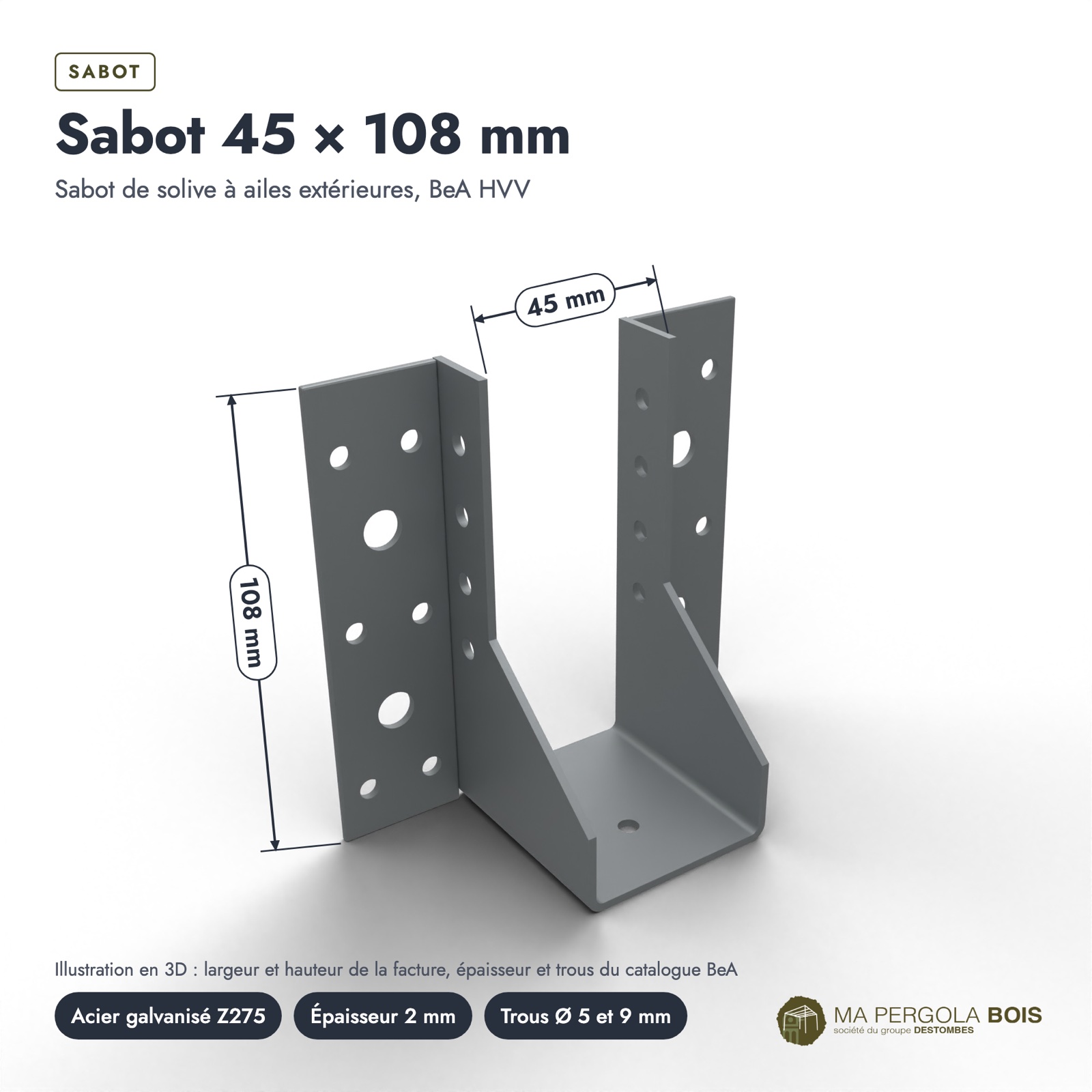

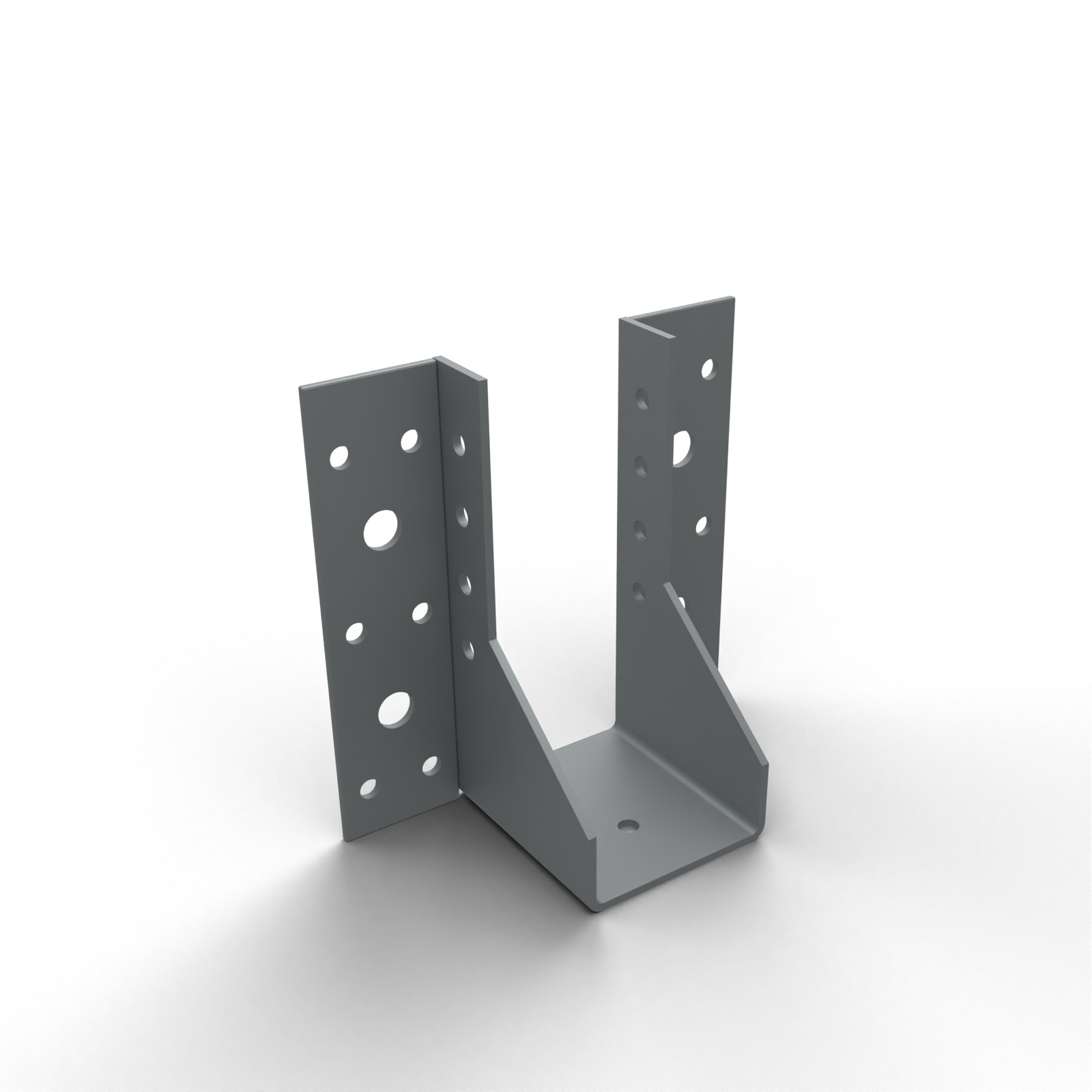

Quand une pièce de bois vient buter contre une autre à angle droit, il faut la porter. On peut l’entailler, ou la poser dans un sabot : une ferrure en forme de U dans laquelle la pièce s’emboîte, et dont les ailes se vissent sur la pièce porteuse. Celui-ci reçoit une pièce de 45 mm d’épaisseur ; sa hauteur est de 108 mm. Ses ailes sont tournées vers l’extérieur, ce qui laisse le fond du U libre pour y glisser le bois.

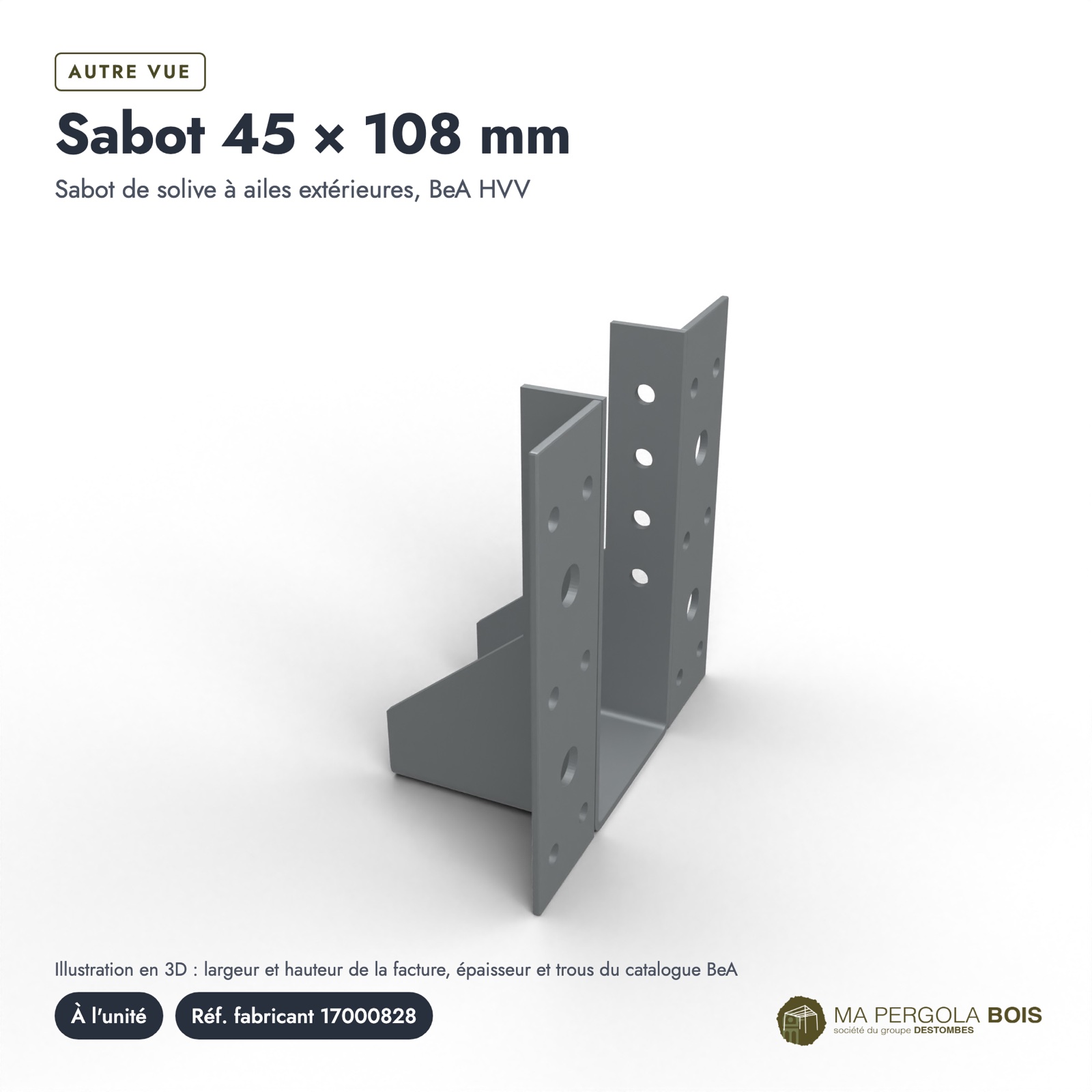

C’est le sabot BeA de la gamme HVV, référence 17000828. D’après le catalogue du fabricant pour cette référence, il est découpé dans une tôle d’acier galvanisé de 2 mm et percé de trous de 5 et 9 mm.

Ses usages sur une pergola ou un carport

Le sabot de charpente 45×108 pour une traverse ou un chevron

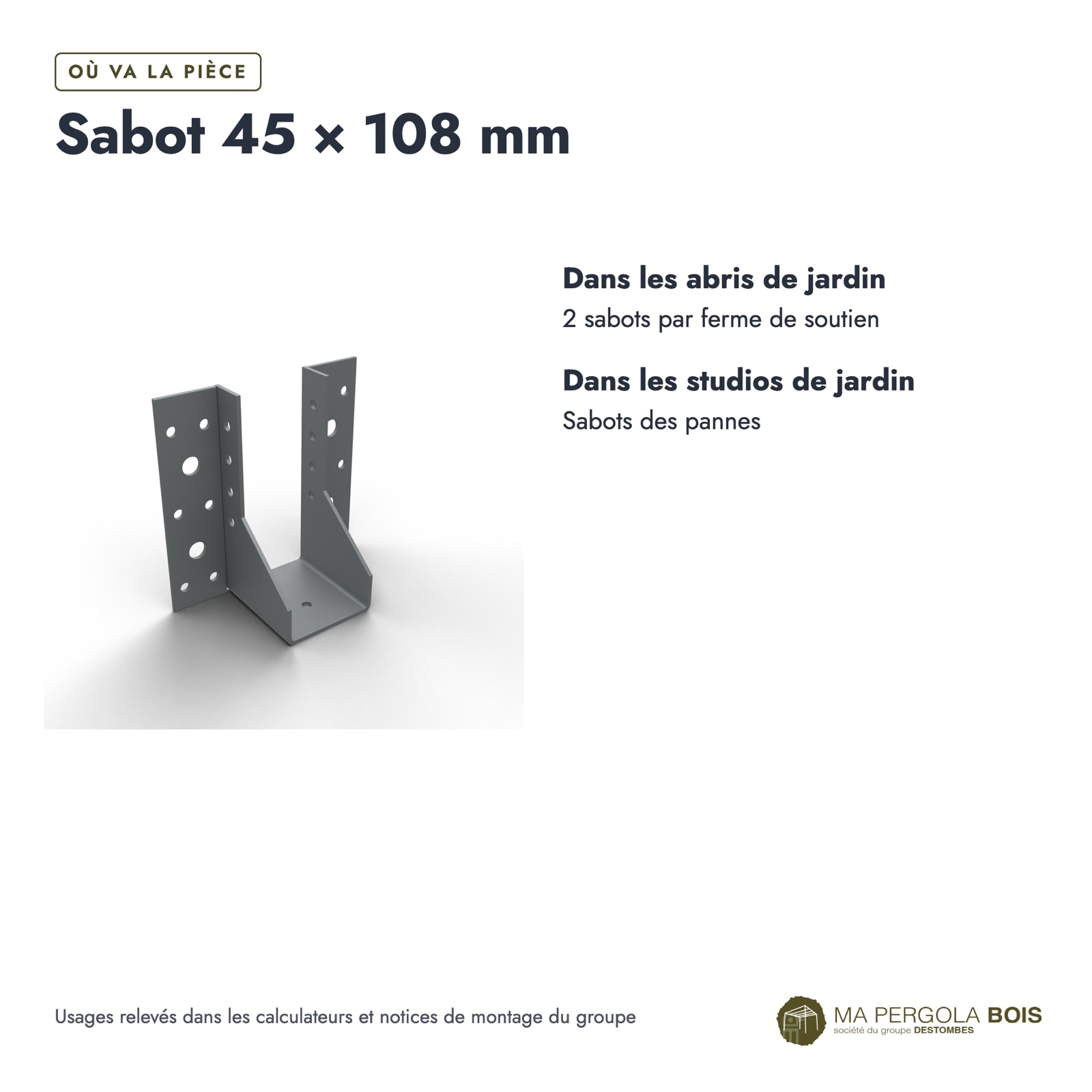

Une traverse en 45×95 entre deux poutres, un chevron en 45×145 accroché contre une muralière ajoutée, une entretoise qui raidit deux madriers : toutes ces pièces de 45 mm d’épaisseur entrent dans ce sabot. Dans les abris de jardin du groupe, deux de ces sabots portent chaque ferme de soutien en 45×145.

L’assemblage de nos kits de pergola ne passe pas par des sabots : leurs pièces arrivent usinées pour s’emboîter. Ce sabot sert aux ajouts et aux modifications que vous faites vous-même.

La pose

Tracez la position de la pièce sur la poutre porteuse, présentez le sabot, et vissez ses ailes dans les petits trous. Glissez ensuite la pièce et vissez à travers les flancs. Des vis 4×30 inox conviennent à cette tôle sur le bois. Le fond du U doit rester ouvert à l’écoulement : ne bouchez pas les trous du fond.
