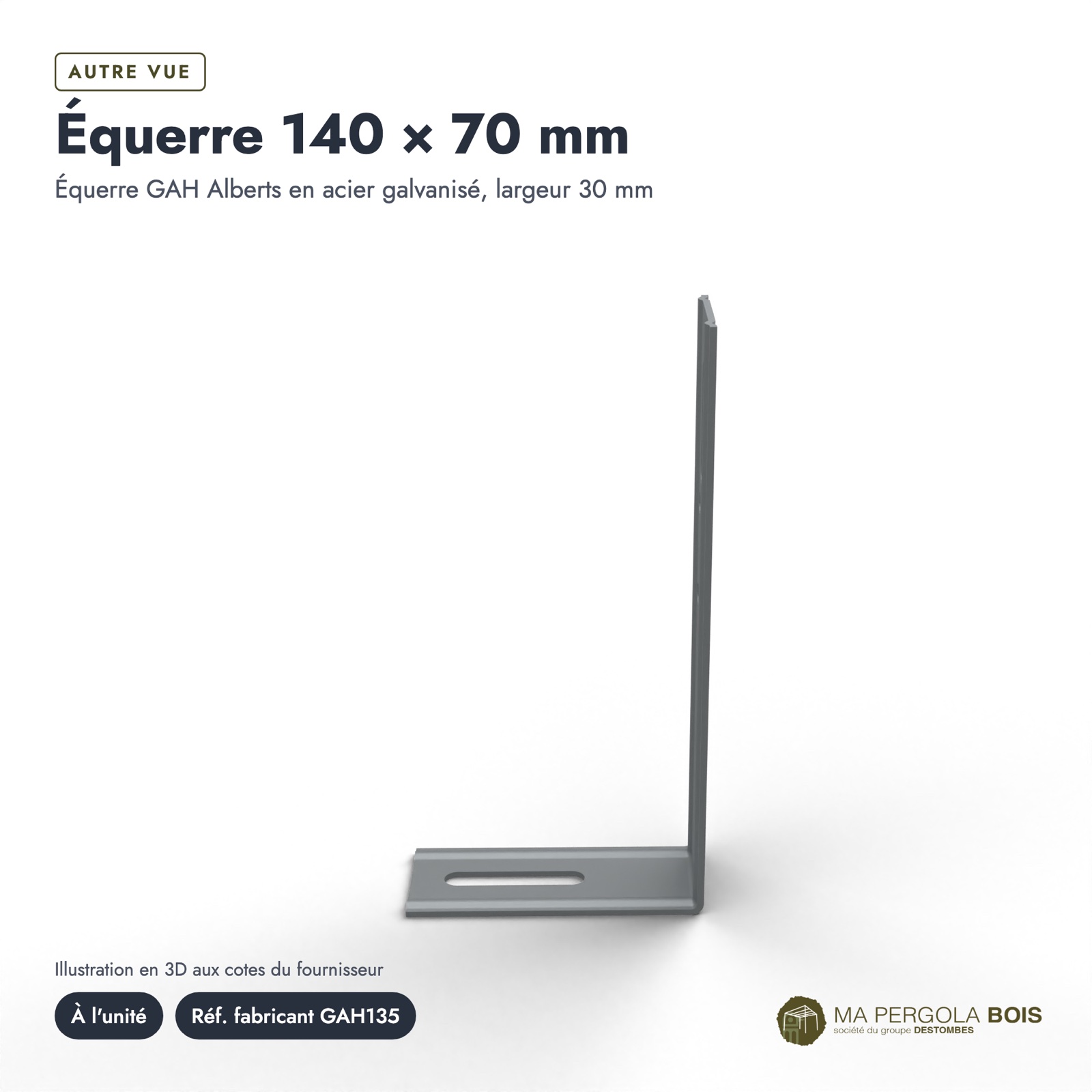

Équerre galvanisée 140x70, largeur 30 mm, acier 1,5 mm

Équerre galvanisée 140×70, largeur 30 mm, acier de 1,5 mm, à l’unité

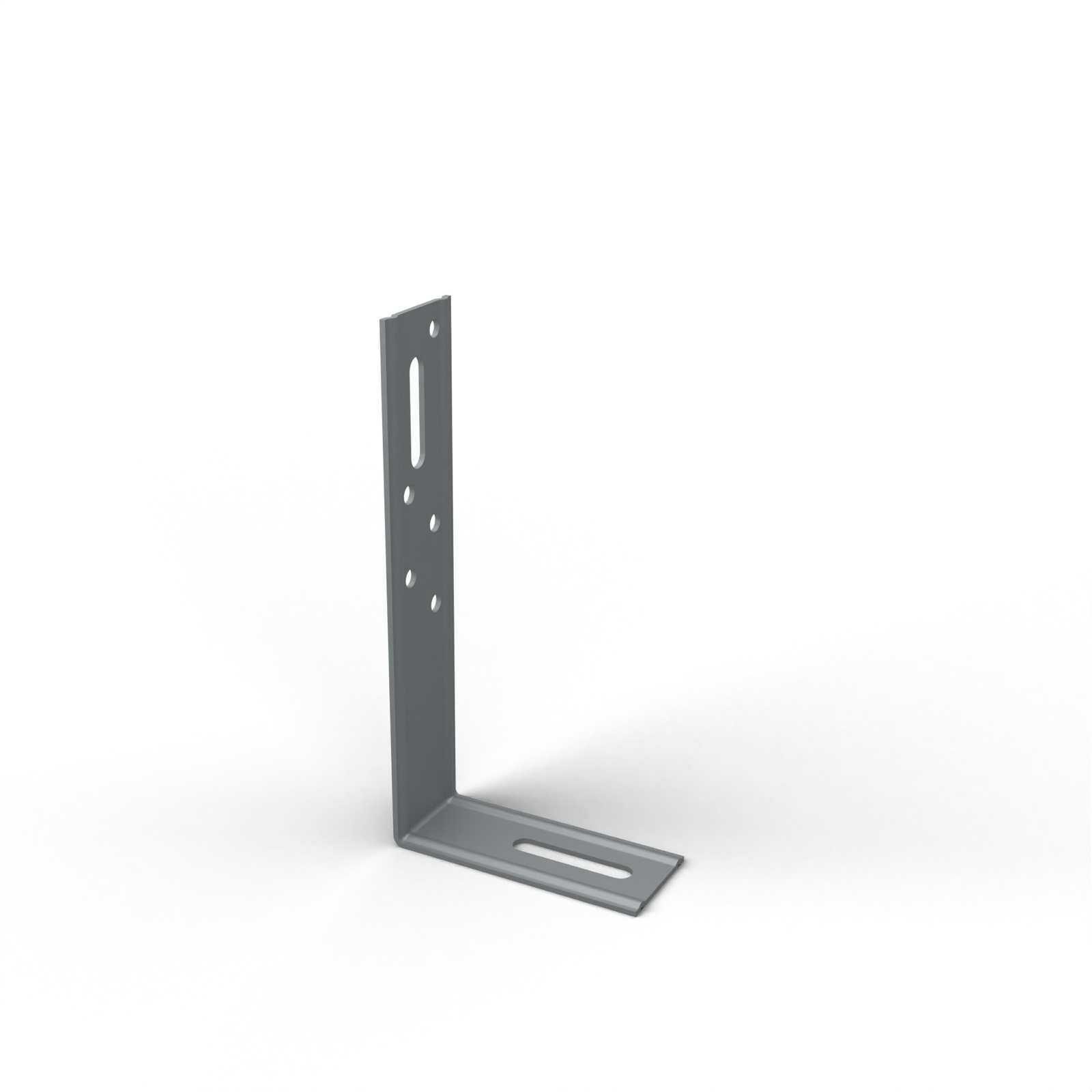

Équerre galvanisée en tôle d’acier épaisse de 1,5 mm : ailes de 140 et de 70 mm, largeur 30 mm, chacune avec un trou oblong, la plus longue avec des trous ronds en plus. Vendue à l’unité. Pour fixer à angle droit une lisse, une traverse ou un cadre.

1,19 €

MatériauAcier galvanisé, épaisseur 1,5 mm
Dimensions30 x 140 x 70 mm : largeur 30 mm, une aile de 140 mm

Équerre galvanisée 140×70 pour les assemblages à angle droit

Sur une structure en plein air, beaucoup d’assemblages se font à 90 degrés : une traverse contre un poteau, une lisse basse sur une dalle, le cadre d’un claustra contre la structure. L’équerre tient ces pièces sans entaille et sans assemblage de charpente. Sa tôle galvanisée fait 1,5 mm. Large de 30 mm, elle a une longue aile de 140 mm et une courte de 70 mm.

Plan de section coté, sur le vrai bois de bout

On trouve un trou oblong sur chacune, et des trous ronds supplémentaires sur la longue. Le trou oblong sert au réglage : on visse d’abord dedans, on ajuste la position, puis on bloque avec les vis des trous ronds. C’est le modèle GAH135, acheté chez notre fournisseur de quincaillerie.

Ses usages autour d’une pergola

L’équerre galvanisée 140×70 sur bois ou sur béton

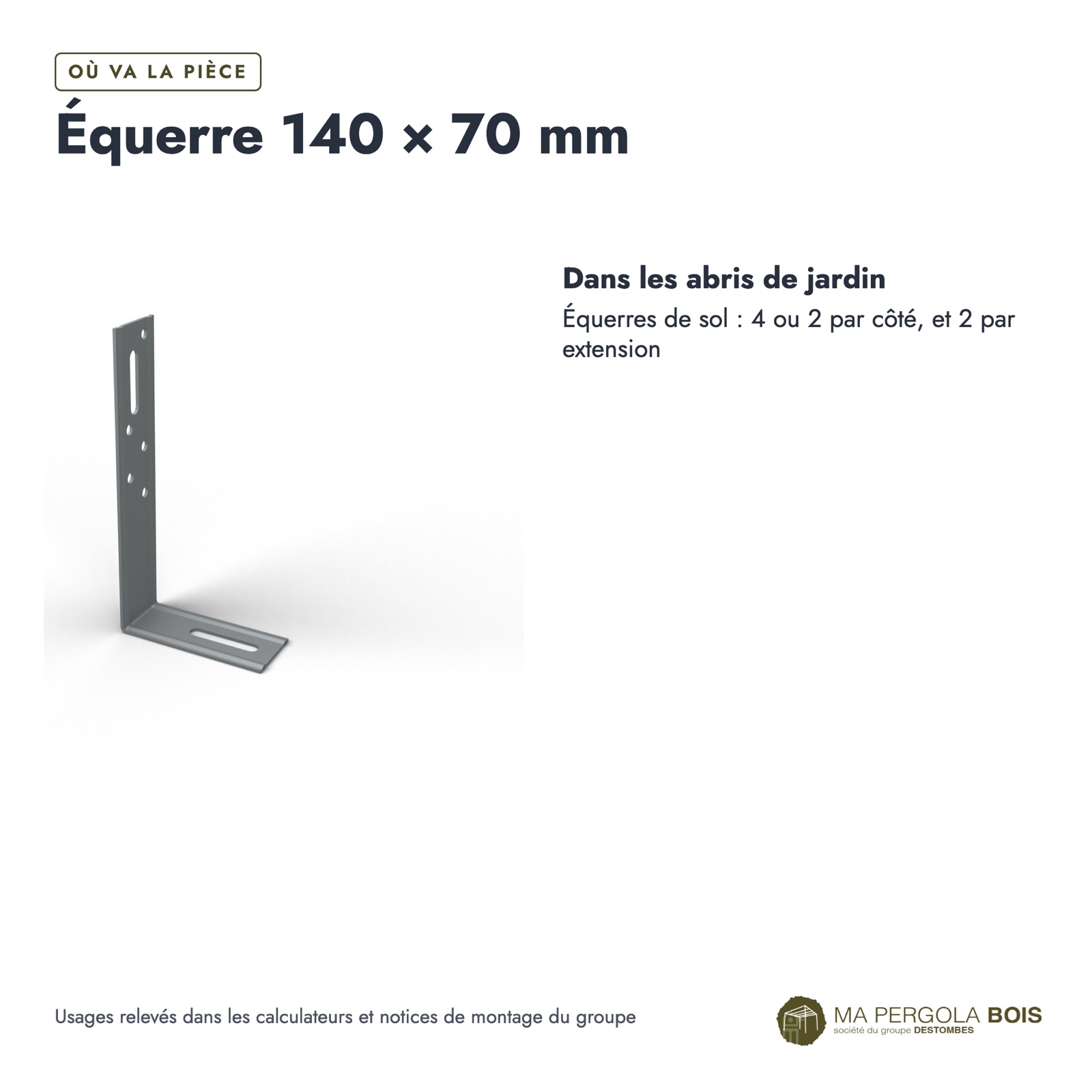

La grande aile se visse sur le bois, la petite sur l’appui. Sur un poteau, deux équerres tiennent une traverse qui porte un brise-vue ou une claire-voie. Au sol, la petite aile chevillée dans une dalle maintient le bas d’une lisse ou d’une paroi en lames. Dans les abris de jardin du groupe, c’est l’équerre de sol : grande aile contre la planche, petite aile au sol.

Nos kits de pergola ne l’emploient pas ; elle sert à ce que vous ajoutez, pas à remplacer une pièce de la structure.

Avec quelles vis

Sur le bois, une vis 4×30 inox convient à cette épaisseur d’acier. Sur le béton, la vis 6×60 avec sa cheville de 10 mm passe dans le trou oblong de la petite aile.

La poser pour qu’elle dure

Le galvanisé protège l’acier dehors. Évitez de le rayer jusqu’au métal, et ne posez pas d’équerre dans un creux où l’eau stagne. Si vous la recoupez ou la percez, passez sur la coupe une peinture riche en zinc.

Fiche technique

Matériau	Acier galvanisé, épaisseur 1,5 mm
Dimensions	30 x 140 x 70 mm : largeur 30 mm, une aile de 140 mm, une aile de 70 mm
Perçage	Un trou oblong dans chaque aile ; trous ronds dans la grande aile
Référence fournisseur	GAH135
Conditionnement	À l'unité

Commande et retrait

Retrait possible

Illies (59480, dépôt de stockage)

Questions fréquentes

Combien d'équerres pour fixer une traverse entre deux poteaux ?

Une équerre à chaque bout de la traverse est un minimum, posée sous la pièce pour qu'elle la porte. Sur une traverse qui tient un brise-vue exposé au vent, doublez avec une seconde équerre de l'autre côté ou au-dessus. Vissez dans tous les trous ronds une fois la position réglée par le trou oblong.

À quoi sert le trou oblong ?

Il permet de régler la position de l'équerre après une première vis : on peut la faire glisser de quelques millimètres pour corriger un aplomb ou un alignement. Une fois la pièce bien placée, on bloque avec les vis des trous ronds. Au sol, c'est aussi par là que passe la vis avec sa cheville.

Peut-on utiliser cette équerre pour assembler une pergola ?

Pas pour la structure porteuse de nos pergolas, qui s'assemble par entailles et vis de 6×100 inox. L'équerre convient aux pièces secondaires : traverses, lisses, cadres de claustra ou de paroi, tasseaux. Pour une pièce qui porte une charge importante, un sabot ou un assemblage de charpente est plus adapté.
